MAISON DE LA JEUNESSE SPUTNIK AVEC FAÇADE VENTILÉE ARKWALL

10 Mar 2021

La nouvelle maison de la jeunesse Sputnik situé dans la municipalité de Montornés del Vallés (Barcelone) a été construit avec un système industrialisé et avec des objectifs environnementaux qui lui ont permis d'obtenir la certification « VERDE » (verte). Les solutions de façade et de toiture devaient s'adapter aux exigences de ce modèle de construction et contribuer à l'efficacité énergétique. Pour ces raisons, l'équipe d'architectes qui a réalisé les travaux a opté pour le système de façade ventilée ARK WALL et l'utilisation de panneaux sandwichs pour la configuration du toit plat.

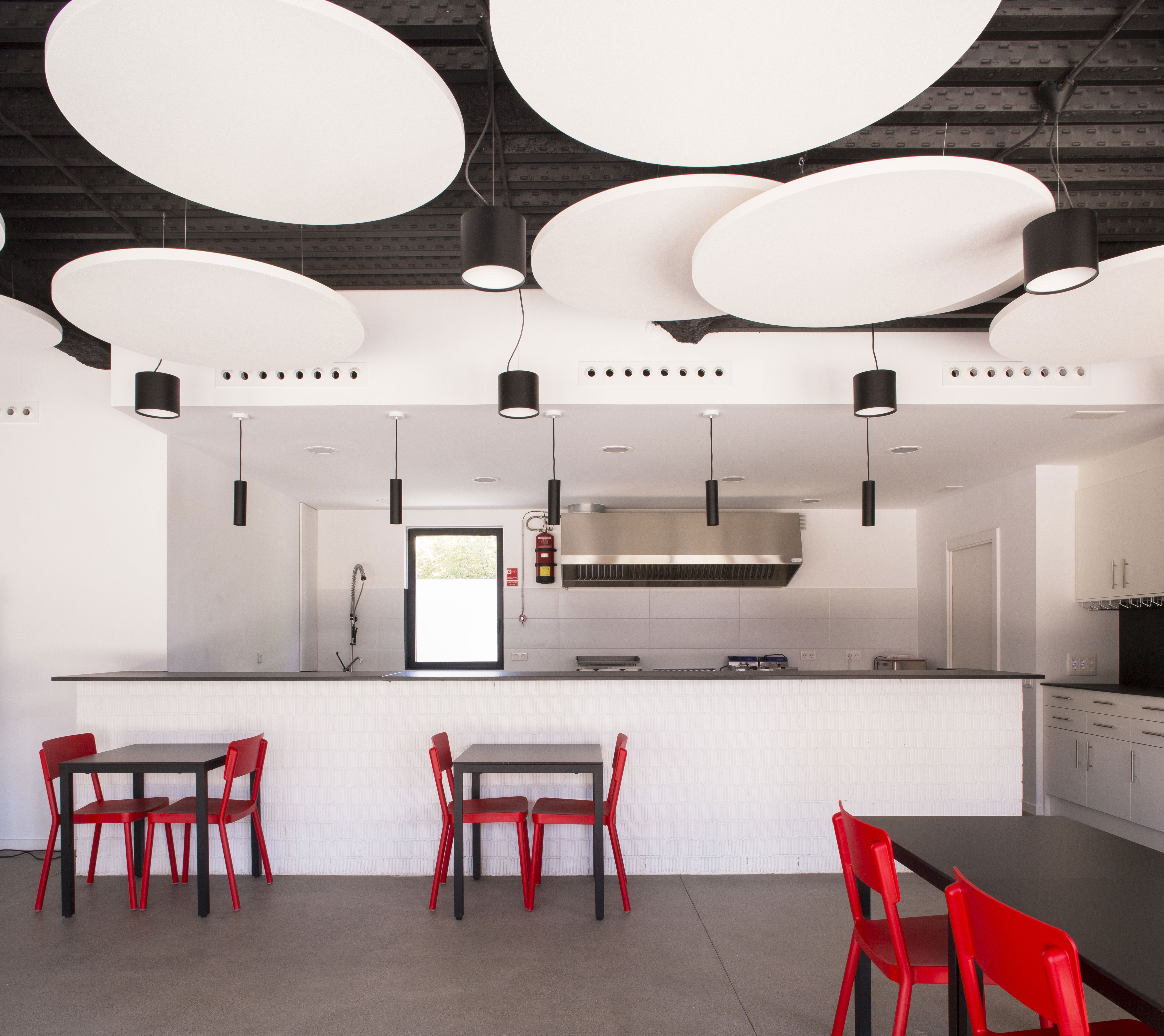

La maison de la jeunesse Sputnik est située dans la municipalité de Montornés del Vallés (Barcelone). Cette nouvelle installation municipale, d'une superficie de 497,64 m2, comporte deux étages avec des salles polyvalentes ouvertes qui peuvent être utilisées pour différentes activités culturelles et sociales. Au rez-de-chaussée, on trouve un auditorium avec un bar et à l'étage supérieur, une partie de la surface a été consacrée à la construction d'une terrasse.

Le système de construction utilisé est un système modulaire industrialisé qui a été construit sur place. Le bâtiment est conforme à diverses exigences environnementales mises en œuvre pendant le projet et sur le site afin d'obtenir la certification « VERDE » (verte) avec un niveau de qualification supérieur. Parmi les initiatives en faveur de l'environnement, citons une capacité de chauffage maximale de 15 kWh/m2.a, une installation photovoltaïque couvrant au minimum 40 % des utilisations électriques non thermiques ou encore la promotion de l'autogestion énergétique avec la participation des consommateurs.

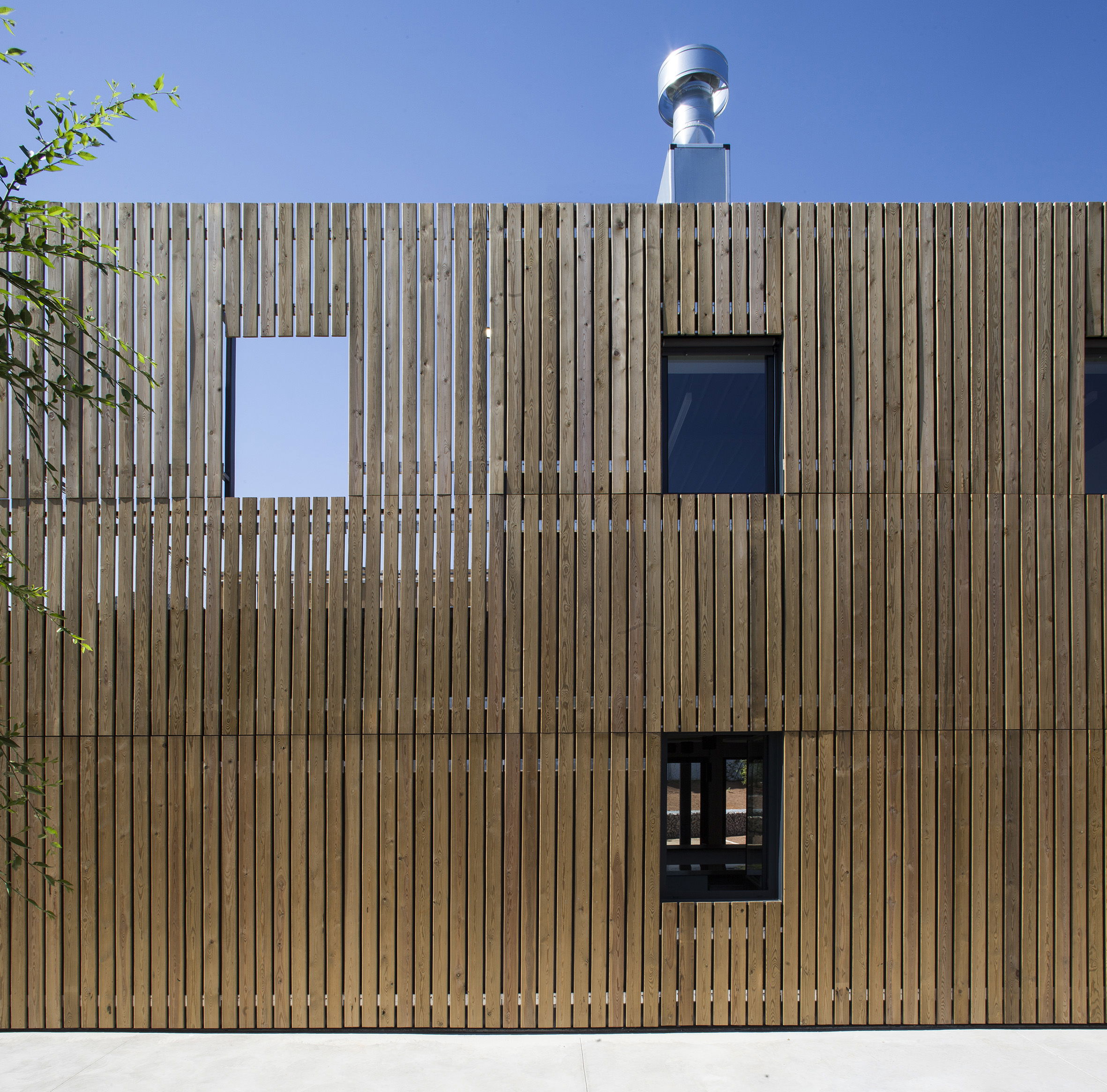

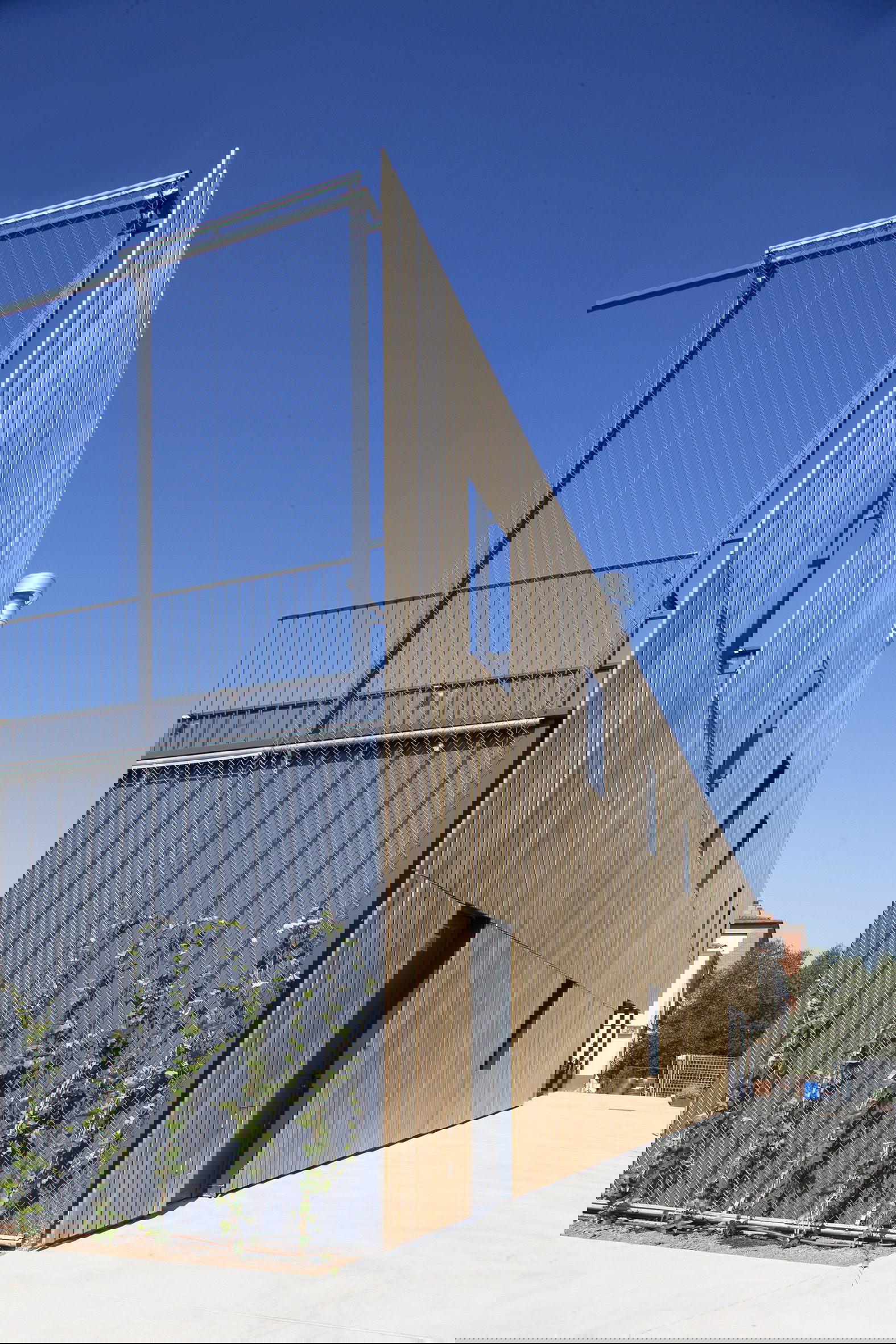

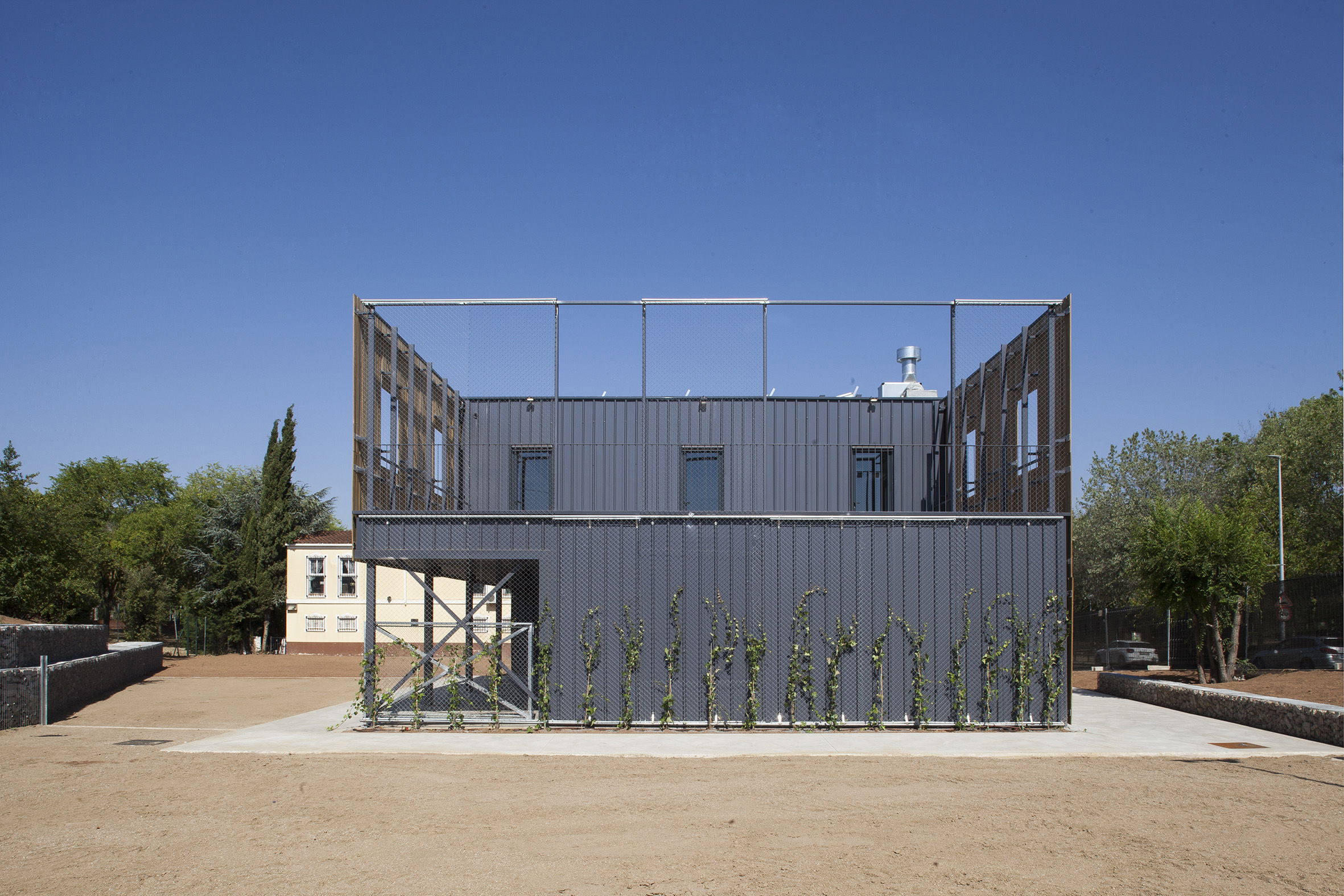

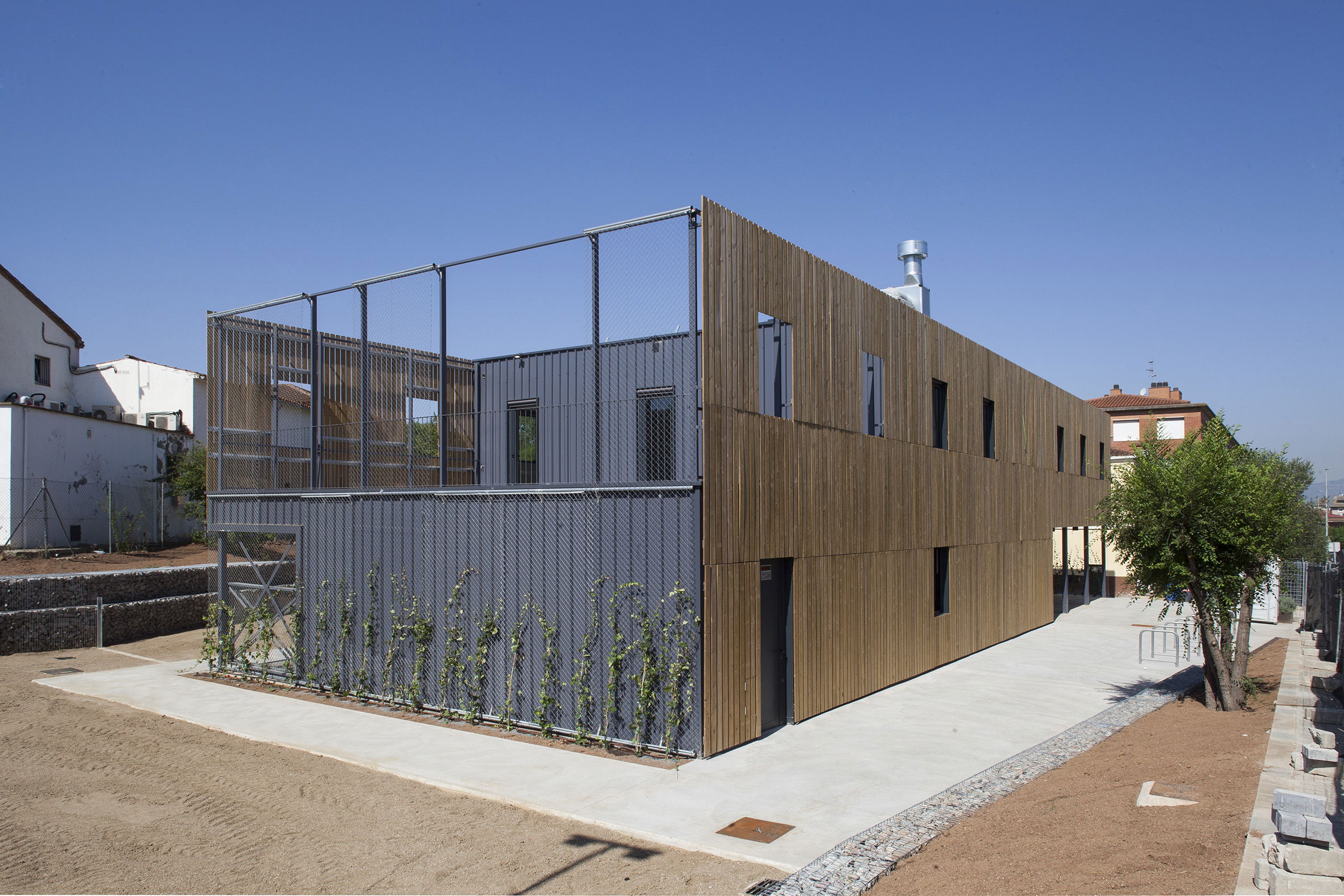

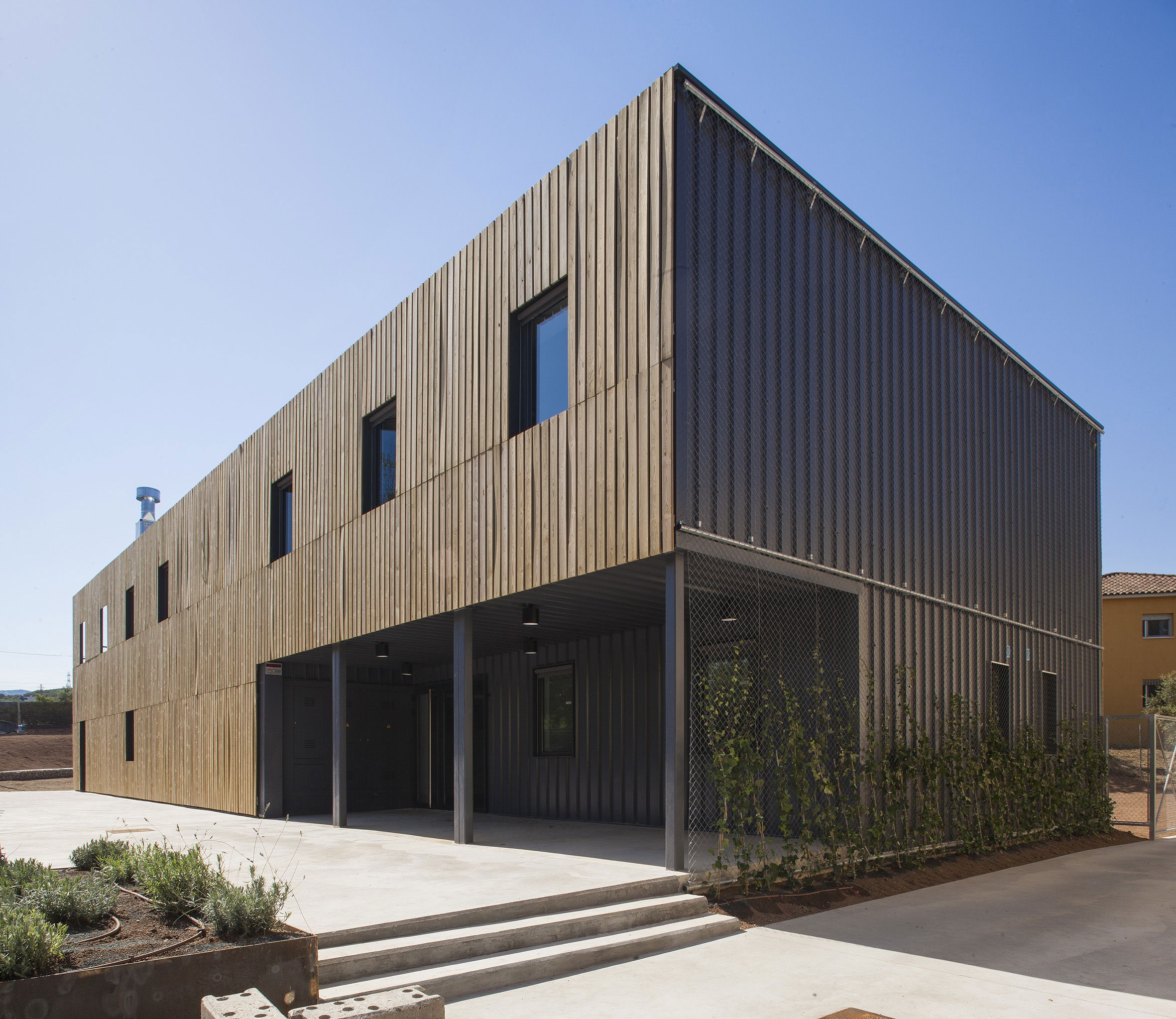

La façade du bâtiment est en grande partie équipée par le système ArkWall d'ISOPAN avec un noyau isolant en polyuréthane PIR sur lequel a été installé en atelier un système modulaire préfabriqué composé d'un profilé en aluminium et d'un revêtement en lattes de pin traitées au cuivre. Sur deux des façades du bâtiment, un treillis en acier inoxydable a été installé à la place du bois, treillis sur lequel poussent des plantes grimpantes afin de développer des façades vertes.

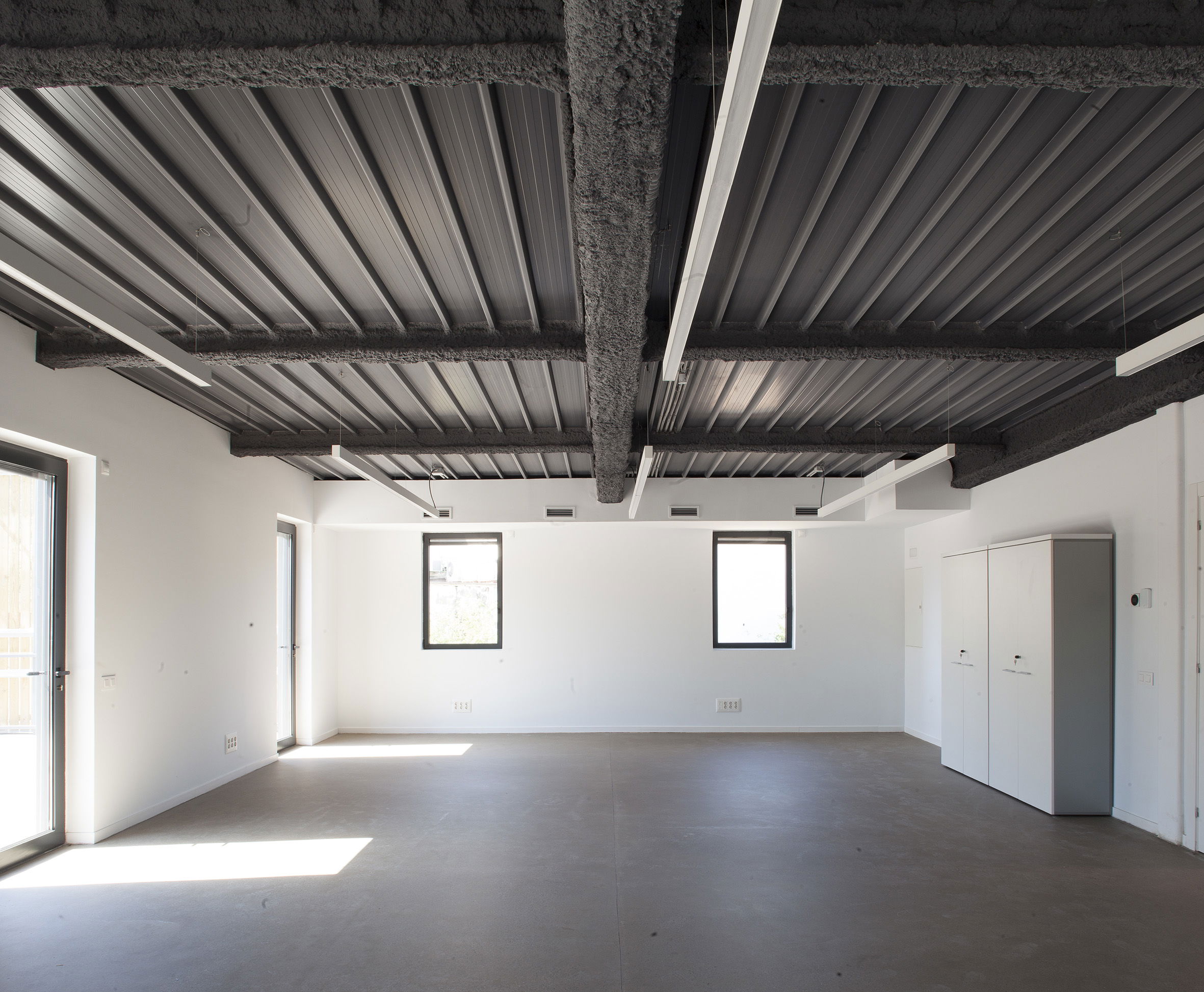

Le toit plat légèrement en pente (2%) du côté sud est équipé du système Isodeck avec des panneaux sandwich ISOPAN. L'intérieur du bâtiment laisse apparaître des panneaux peints en noir pour décorer les salles de la maison de jeunesse dans un style industriel.



La façade ventilée Ark Wall

Le système ARK WALL offre un ensemble technologique complet, léger et polyvalent, adapté à toute structure et à tout usage. ARK WALL se compose d'une série de couches appliquées au bâtiment au moyen de supports métalliques qui, lorsqu'ils sont appliqués sur les façades des bâtiments, garantissent une isolation continue devant la dalle et sans ponts thermiques linéaires, l'étanchéité à l'eau et la respirabilité. Ces caractéristiques sont réalisées dans le panneau sandwich Isopan, dont le noyau isolant peut être constitué de laine de roche ou de polyuréthane, selon les besoins du projet à réaliser. Les systèmes d'ancrage, visibles ou cachés, et le revêtement extérieur des façades ARK WALL ont un impact positif sur l'esthétique du bâtiment, tout en améliorant son efficacité énergétique. Les composants du système ARK WALL offrent également une excellente résistance aux agents extérieurs tels que la pluie, le froid ou la chaleur.


Fiche technique

Maîtrise d'ouvrage: Mairie de Montornés del Vallés

Lieu: Montornés del Vallés, Barcelone (Espagne)

Architecte: Joan Artés, en collaboration avec Obo Estudio

Société de conseil en environnement: Societat Orgànica

Surface bâtie: 497,64 m2

Solution Isopan: façade ventilée ARK Wall et toiture Isodeck avec panneaux sandwich

Photographie: Jordi Canosa
